Em sonorização ambiente, um dos desafios do instalador é distribuir o áudio em vários pontos sem complicar o projeto. Nessas situações, o sistema 70V, também chamado de tensão constante, é uma alternativa prática e eficiente.
Muito usado em ambientes comerciais, corporativos, e educacionais, esse padrão facilita a instalação, organiza melhor a distribuição do sinal e atende bem projetos com várias caixas de som.
Neste artigo, entenda o que é o sistema 70V, como ele funciona, suas características, quando utilizar e quais vantagens oferece ao instalador.
O que é um sistema de tensão constante
Um sistema de tensão constante é um modelo de sonorização em que o sinal de áudio é distribuído por uma linha com tensão padronizada, como o 70V.
Nesse formato, cada caixa de som possui um transformador que possibilita sua conexão à mesma linha sem comprometer o funcionamento. Assim, é mais fácil a instalação pois as caixas são distribuídas ao longo do percurso com mais organização.
Outra vantagem é que esse sistema cobre grandes distâncias sem perdas significativas de sinal. Por esse motivo, é uma solução muito utilizada em projetos que envolvem múltiplos espaços. Assim, garante eficiência, flexibilidade e melhor controle na reprodução do áudio em espaços amplos.
Como a tensão constante se diferencia dos sistemas de baixa impedância
Os sistemas de tensão constante se diferenciam das instalações de baixa impedância (como 4 ohms e 8 ohms) principalmente na forma de distribuição do som.
Na baixa impedância, é necessário calcular a soma das cargas e manter compatibilidade elétrica entre amplificador e caixas. Isso exige mais cuidado no dimensionamento, especialmente em serviços com várias unidades conectadas.
Já na linha 70V, a lógica é baseada em reprodução por tensão, conectando diversas caixas ao longo do percurso com mais facilidade.
Qual é o papel do transformador de linha na tensão constante
O transformador de linha é um componente essencial para o funcionamento de soluções de tensão constante como o modo 70V, pois adapta o sinal de áudio para o tipo de reprodução em tensão constante. Possibilita, então, que áudio seja transmitido de forma ágil ao longo de grandes distâncias e sem perdas significativas.
Além disso, cada ponto pode ser ajustado por meio dos taps de potência do transformador, definindo quanta potência aquela caixa vai consumir. Isso ajuda a equilibrar o sistema conforme a necessidade de cada ambiente.
O que é o modo 70V
O modo 70V é uma configuração de saída usada em amplificadores para sistemas de sonorização em tensão constante. Ele é indicado para instalações com várias caixas de som distribuídas em diferentes pontos, alimentadas por um único amplificador.
Como trabalha com uma tensão padronizada, esse sistema facilita o cabeamento, o dimensionamento e futuras ampliações. Por isso, é uma solução prática para o instalador em projetos maiores e com múltiplos ambientes.
Como funciona a distribuição de áudio em uma linha 70V
Em uma linha 70V, o amplificador distribui o sinal de áudio em tensão constante para várias caixas de som ligadas no mesmo sistema. Para funcionar corretamente, essas caixas precisam ser compatíveis com esse padrão e contar com um transformador de linha, responsável por adaptar o sinal para a reprodução.
A carga total da instalação é definida pela soma das potências ajustadas nos taps de cada caixa. Por isso, é essencial que o dimensionamento respeite a capacidade do amplificador, evitando sobrecargas e garantindo o bom funcionamento do sistema.
Por que o modo 70V é comum em sonorização ambiente
O sistema 70V é muito utilizado em serviços que exigem reprodução de som em diversos pontos, como supermercados, escolas, clínicas, hotéis, escritórios, corredores e áreas externas.
Nesses lugares, a necessidade principal é assegurar cobertura sonora uniforme, e não alta pressão sonora concentrada.
Esse tipo de sistema distribui o áudio de forma equilibrada ao longo do ambiente, além de facilitar a instalação e futuras expansões. Por isso, é uma escolha comum em projetos que priorizam eficiência e organização.
Principais características do sistema 70V
O sistema 70V apresenta um conjunto de características técnicas que são relevantes para projetos de reprodução sonora.
Não se trata apenas de conectar várias caixas, mas de uma solução estruturada que garante rapidez e organização. Seu uso é indicado em cenários que requerem cobertura sonora ampla e bem distribuída.
Permite longas distâncias de cabeamento
Uma das principais vantagens do sistema 70V é a possibilidade de trabalhar com percursos maiores de cabeamento sem comprometer o desempenho do áudio porque a reprodução em tensão constante reduz perdas ao longo da linha.
Essa característica é útil em serviços com múltiplos setores ou pavimentos. Em muitos casos, a central de som está distante de parte dos aparelhos, e o sistema consegue atender essa demanda com mais estabilidade. Assim, o instalador ganha mais flexibilidade na estruturação do projeto.
Facilita a ligação de múltiplas caixas no mesmo sistema
O modo 70V liga diversas caixas ao longo da mesma linha de forma simples e organizada. Diferente das soluções de baixa impedância, não há necessidade de cálculos complexos de associação elétrica entre os pontos, o que facilita a expansão do sistema conforme o trabalho cresce.
Ainda assim, é preciso respeitar o limite de potência total suportado pelo amplificador. Essa escalabilidade torna a solução mais prática para instalações maiores.
Favorece o controle da potência por ponto
Por meio dos taps presentes no transformador de cada caixa, é possível definir a potência consumida individualmente, ajustando o volume e a cobertura sonora conforme as características de cada ambiente.
Espaços como corredores, recepções e salões podem ter níveis de áudio diferentes dentro do mesmo sistema. Esse controle traz mais precisão ao projeto e melhora a experiência, além de contribuir para um uso mais eficaz da potência disponível.
Exige atenção ao dimensionamento de potência total
Apesar da praticidade, a linha 70V exige atenção técnica no dimensionamento da potência total.
É necessário somar todas as potências selecionadas nos taps dos equipamentos para assegurar compatibilidade com o amplificador.
Também é recomendável trabalhar com uma margem de segurança para impedir sobrecargas. Esse cuidado mantém a estabilidade no funcionamento e maior durabilidade dos aparelhos.
Quais são as vantagens do modo 70V
O modo 70V traz benefícios que impactam diretamente a rotina de quem projeta e instala sistemas de áudio, contribuindo para instalações mais previsíveis e manutenção mais controlada ao longo do tempo. A seguir, conheça os principais.
Simplifica projetos de sonorização distribuída
Em serviços com muitos pontos de som, a linha 70V diminui a complexidade da instalação com uma lógica mais linear de distribuição.
O instalador estrutura melhor o cabeamento e evita associações elétricas mais complexas, o que torna o raciocínio do projeto mais claro e padronizado, além de minimizar a chance de erros na execução.
Ganha mais flexibilidade em ambientes amplos ou setorizados
O sistema 70V atende diferentes áreas dentro de um mesmo trabalho com mais controle e agilidade. Lugares amplos ou divididos em setores podem ser sonorizados de forma equilibrada pois o profissional consegue adaptar a reprodução conforme a necessidade de cada espaço.
Essa prática é útil em locais com circulação constante ou múltiplas funções, além de facilitar futuras expansões sem ter que reconfigurar toda a instalação.
Torna a manutenção e ampliação mais práticas
O modo 70V oferece vantagens quando há necessidade de ajustes ou expansão ao longo do tempo. É possível incluir novos pontos de áudio sem grandes alterações na estrutura existente, reduzindo o impacto de intervenções e facilitando adaptações quando necessário.
Ainda assim, é preciso manter o controle do dimensionamento de potência. Dessa forma, o sistema permanece estável e confiável mesmo após modificações.
Quando o sistema 70V é mais indicado
O sistema 70V é indicado em serviços que exigem distribuição de áudio organizada e rápida em múltiplos pontos, pois atende especialmente cenários onde a cobertura sonora precisa ser uniforme e contínua. Entender o contexto de aplicação ajuda a especificar corretamente essa solução.
Comércios, escolas e ambientes corporativos
A linha 70V é utilizada em locais como comércios, escolas, e ambientes corporativos, onde o som deve estar presente em diferentes áreas ao mesmo tempo. Nesses espaços, a prioridade é garantir inteligibilidade e cobertura uniforme, sem concentração excessiva de áudio.
O sistema estrutura a instalação de forma mais limpa, além de facilitar a reprodução do som em corredores, salas e áreas comuns, o que gera uma experiência mais consistente e funcional.
Projetos com muitas caixas espalhadas
Trabalhos que envolvem grande quantidade de caixas distribuídas são um dos principais cenários de aplicação do sistema 70V.
Esse modelo conecta diversos pontos ao longo da instalação sem a complexidade típica de soluções de baixa impedância, melhorando o planejamento e reduzindo a dificuldade na execução.
Instalações que pedem expansão futura
O modo 70V também é indicado para trabalhos que preveem expansão ao longo do tempo. É possível adicionar novas caixas sem necessidade de reestruturar completamente a instalação existente, o que traz mais flexibilidade para obras que serão entregues por etapas.
No entanto, o dimensionamento inicial deve considerar essa possibilidade de crescimento para que o sistema mantenha desempenho e confiabilidade mesmo com futuras ampliações.
Cuidados técnicos ao projetar uma instalação em 70V
Projetar um sistema 70V requer atenção a alguns pontos técnicos que asseguram desempenho e confiabilidade. Mais do que praticidade, é necessário seguir boas práticas para impedir sobrecargas e falhas no funcionamento.
Um dimensionamento correto impacta diretamente na qualidade da reprodução sonora. Por isso, alguns cuidados são indispensáveis no planejamento:
- Calcular corretamente a soma das potências dos aparelhos.
- Verificar compatibilidade entre amplificador 70V e caixas com transformador de linha.
- Planejar o projeto conforme a cobertura sonora e o objetivo da instalação.
Como a Frahm atende projetos com modo 70V
A Frahm atende projetos com modo 70V ao oferecer soluções alinhadas às demandas de sonorização distribuída. A marca conta com amplificadores preparados para esse tipo de aplicação, integrando caixas com transformador de linha de forma precisa.

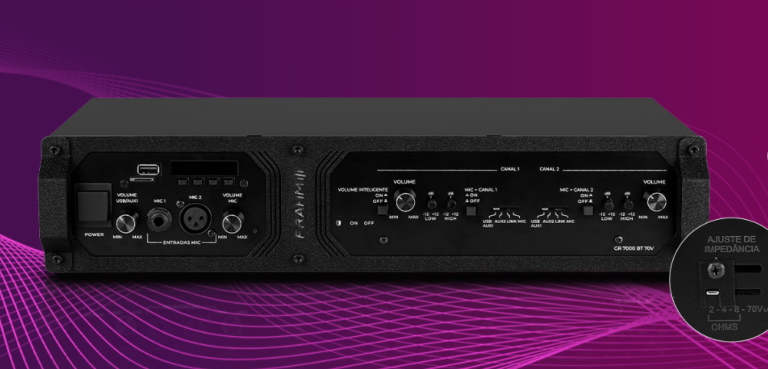

Assim, facilita a implementação de sistemas organizados e compatíveis com diferentes cenários. Modelos como o GR 7000 BT G2 exemplificam essa proposta, ao possibilitar operação 70V.
Dessa forma, o portfólio se conecta à prática do instalador, reforçando confiabilidade e aderência técnica.
Sistema 70V vale a pena?
A resposta é sim. O sistema 70V vale a pena principalmente em projetos que exigem distribuição de áudio em múltiplos pontos de forma estruturada e eficiente.
Esse modelo se destaca em espaços amplos ou setorizados, onde a cobertura uniforme é mais importante do que a alta pressão sonora concentrada. Sua arquitetura facilita a escalabilidade e contribui para um planejamento mais previsível.
Além disso, reduz a complexidade de instalação em cenários com muitas caixas. Quando bem especificado, continua sendo uma escolha relevante e estratégica para sonorização ambiente.
>> Conheça as soluções da Frahm para projetos de sonorização distribuída e descubra qual amplificador com modo 70V faz mais sentido para a sua aplicação.
Perguntas Frequentes
O que é sistema 70V?
Sistema 70V é um modelo de sonorização em tensão constante usado para distribuir áudio em vários pontos, geralmente com caixas que utilizam transformador de linha.
Quando usar o modo 70V?
O modo 70V é mais indicado em projetos com muitas caixas distribuídas, longas distâncias de cabeamento e necessidade de sonorização ambiente em áreas amplas ou setorizadas.
Qual a vantagem do sistema 70V?
A principal vantagem do sistema 70V é facilitar a distribuição de áudio em múltiplos pontos, com mais praticidade no dimensionamento e maior eficiência em aplicações de sonorização distribuída.
